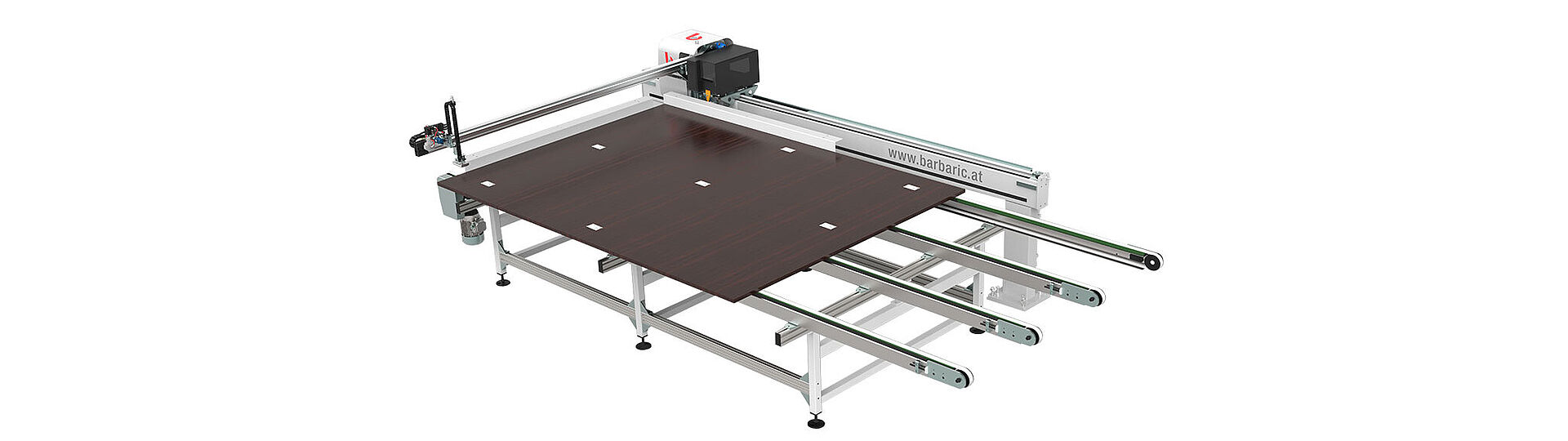

Labeling Printer LPS

Der Labeling Printer LPS rundet das Angebot von Barbaric im Bereich Plattenhandling perfekt ab und bietet eine optimale Erweiterung unseres Lager- oder Beschickungssystems für den Teilezuschnitt. Mit dieser Einheit können Platten schon vor dem Zuschnitt etikettiert werden. Die manuelle Etikettierung nach dem Zuschnitt und Probleme mit der Teileidentifikation gehören somit endültig der Vegangenheit an.

Funktion und Bedienung

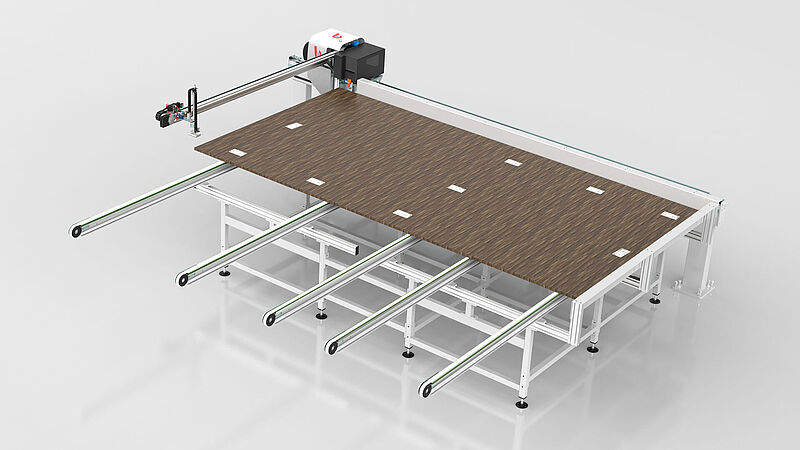

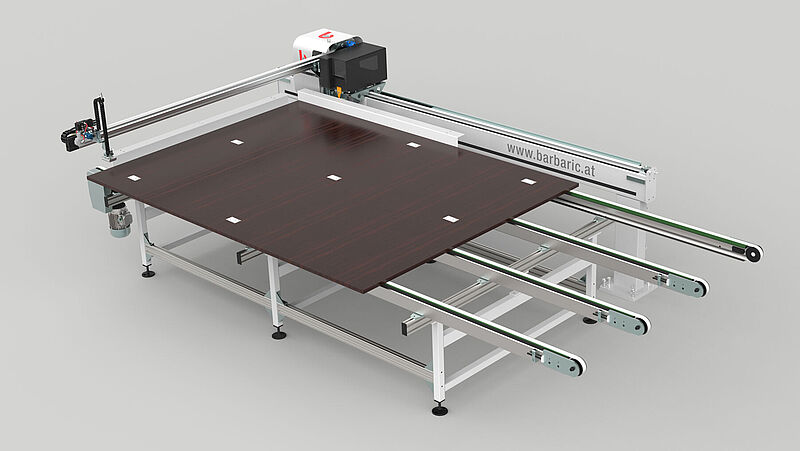

Der Labeling Printer LPS kann in unterschiedlichsten Aufstellvarianten realisiert werden: als Stand-Alone-Drucker in einem Plattenlager, hinter einer Druckbalkensäge mit direkter Beschickung mittels Zahnriemenförderer oder aber vor einer Nestingmaschine mit entsprechender Fördereinheit. Bei allen Varianten wird die gleiche Drucker- bzw. Applikatoreinheit verwendet, lediglich die Längen der Achsen sind unterschiedlich.

Die Kommunikation zu übergeordneten Steuerungen ist denkbar einfach. Der LPS Labeldrucker benötigt lediglich die fertig generierten Etiketten im JPG- oder BMP-Bildformat und eine Positionsdatei für jeden Schnittplan. Somit obliegt die Erstellung der Etiketten rein aufseiten der Schnittplan- bzw Nestingoptimierung.

Vorteile

  • Voll automatisiertes Etikettieren ohne Bedienereingriff
  • Menschliche Fehler beim Aufbringen von Etiketten werden ausgeschlossen
  • Etikettierung vor dem Zuschnitt oder vor der Nestingbearbeitung
  • Teileidentifikation mit eindeutiger und einzigartiger Teilenummer
  • Ein Drucker für mehrere Bearbeitungsmaschinen (nur bei der Variante Standalone)
  • Effektiver und störungsfreier Zuschnitt
  • Alternativ auch mit manueller Etikettierung nach dem Zuschnitt für Kleinteile
  • Standardetikettengrößen aber auch kundenspezifische Etiketten anwendbar

Technische Daten

  • Max. 10 Takte pro Minute
  • Plattenformate von 2000 x 600 mm bis max. 5600 x 2100 mm (je nach Ausführung)
  • Applikationsgenauigkeit bis zu +/- 1 mm
  • Standardetiketten im Format 98 x 55 mm
  • 104 mm max. Druckbreite
  • Achsen gesteuert mittels Frequenzumrichter
  • Standardisierte Schnittstelle zur Schnittplan- bzw Nestingoptimierung

Sonstige Lösungen

Neben der Standardmaschine LPS bietet Barbaric darüber hinaus auch andere weitere kundenspezifische Druckerlösungen an:

  • Manuelle Etikettierstationen
  • Stapeletikettierung
  • Durchlaufetikettierer
  • Etikettenstationen mit zwei Druckern für unterschiedliche Etikettengrößen (gleichzeitige Applikation von großen und kleinen Etiketten möglich)

Barbaric CSF Plattenlager mit LPS Labeling Printer

Die optimale Kombination für effiziente Beschickung im Teilezuschnitt.

Diese Video zeigt das Zusammespiel eines CSF Plattenlagers mit dem LPS Labeling Printer auf der AWFS Trade Show in Las Vegas. Im Video wird gezeigt, wie das Plattenlager sowohl die Beschickung einer Plattensäge, als auch einer Nestingmaschine ermöglicht. In beiden Fällen werden die Platten vorher auf dem Labeling-Tisch aufgelegt und vor dem Zuschnitt etikettiert, um eine eindeutige Teileidentikation gleich nach dem Zuschnitt sicherzustellen.
