Vakuumhandling Glas

Barbaric Glashebegeräte mit patentierten Komponenten, werden im Haus entwickelt und bieten neben besonderem Bedienungskomfort auch einzigartigen Sicherheitsstandard. Glashebeprozesse erfordern leichte, stabile Konstruktionen mit wenig Eigenmasse, dazu flexible Lasttraversen für alle Einsatzfälle beim Glastransport. Barbaric Heber bilden eine Funktionseinheit aus Hebegerät und Vakuumlasterfassung.

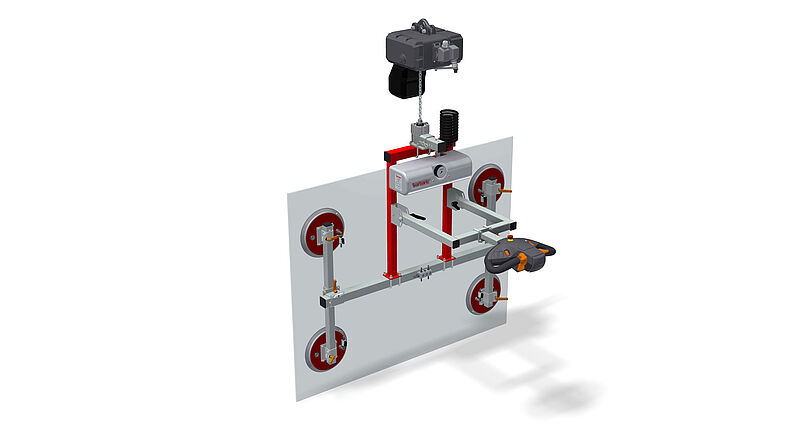

UniGlass Serie

Unsere Standardheber für den Bereich Glashandling.

Unsere meistverwendeten Hebegeräte für den Bereich Glashandling. Vakuumheber der UniGlass-Serie sind Standardvakuumheber für Flachglas, ISO-Gläser und Fenster mit besonderem Sicherheitskonzept.

Anwendungsgebiete

Für Gläser bis 3,3 x 2,5 m und 250 kg.
Ideal für alle Prozesse mit vertikaler Bearbeitung:

  • Vertikale Schleifanlagen
  • Vertikale CNC-Maschinen
  • Vertikale Waschanlagen
  • Kommisionierung auf A-Böcken
  • ISO-Glas Linien
  • Fensterproduktion auf vertikalen Pressen
  • Flügelmontage
  • uvm.


Merkmale

Schmaler Grundkörper für optimale Einsicht in den Arbeitsbereich.

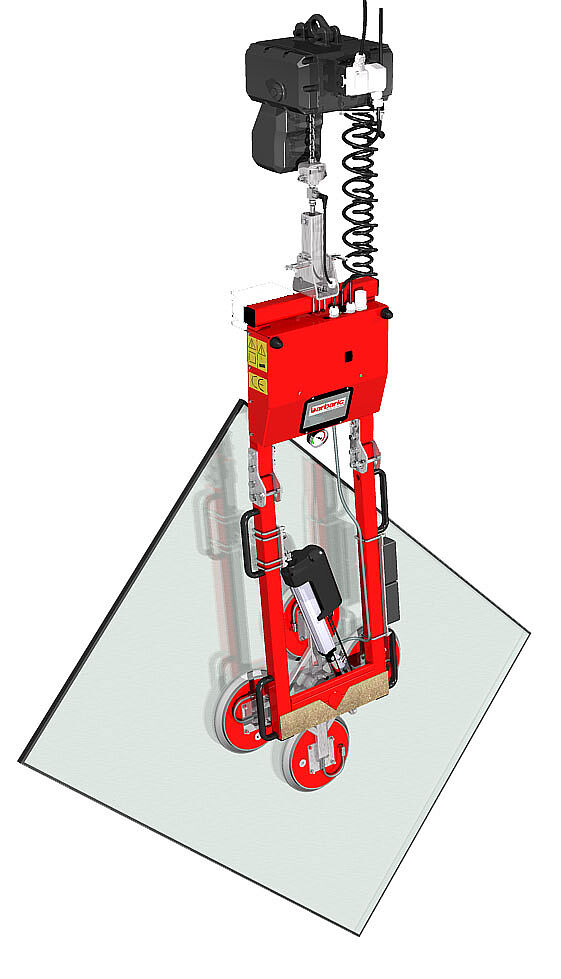

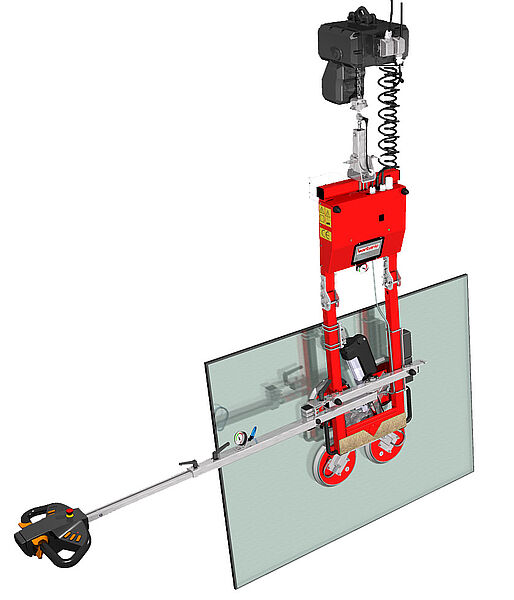

Hebegerät mit Dreheinrichtung für Glas und Fenster. Für vertikale Hebetätigkeiten mit verschiedenen Lasttraversen.

  • Drehbereich von 200° elektrohydraulisch
  • Inkl. Sicherheitssystem zum Schutz vor ungewolltem Lösen der Scheibe durch Fehlbedienung
  • Abblaseinrichtung zum schnellen Lösen der Teile
  • Stufenloses Heben und Senken
  • Elektrokettenzug mit verschleißfreier Magnetbremse
  • Überlastkontrolle mit ölgeschmierter Rutschkupplung
  • Notversorgung der Warnhupe auch bei Energieausfall
  • Pneumatische Vakuumerzeugung mittels hocheffizienter Ejektortechnologie

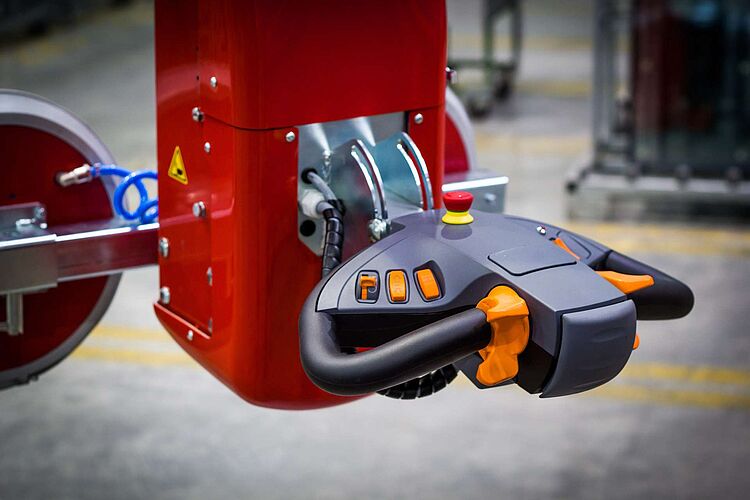

  • Ergonomischer Bediengriff mit allen Bedienelementen im Steuergriff
  • Abdruckoptimierte Saugteller

Technische Daten

Tragkraft250 kg
Hubgeschwindigkeit0-10 m/min.
Drehbereich200 °
Drehzeitca. 4 sec. / 90°
Ansaugzeitca. 2 sec.
VakuumerzeugungEnergiespar-Ejektor
Nutzbare Kettenlänge

3 m

Eigengewichtca. 65 kg

Die perfekte Kombination von Barbaric.

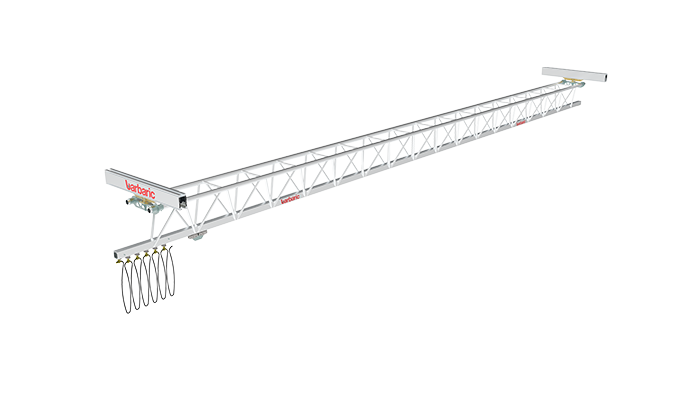

Als Gesamtlösung bieten wir unsere Heber auch mit passendem Schienensystem oder Säulenschwenkkran an bzw. mit verschiedenen Traversen für vielfältige Variationsmöglichkeiten je nach Anwendung und Glasdicke (Details am Ende der Seite).

Auch in der Ausführung mit safetyKit erhältlich.

Details

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

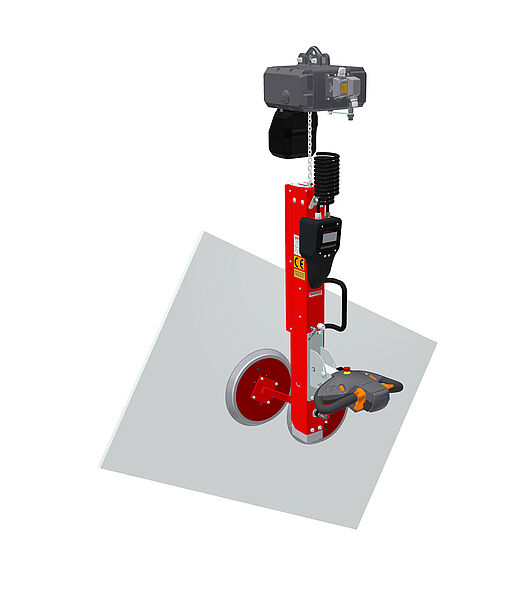

Barbaric UniGlass Lifter UGL 2S // 250 kg // Special Version

Michael Oswald, unser deutscher Vertriebsmitarbeiter, präsentiert unseren UniGlass-Lifter UGL 2S auf der Glasstec 2022 in Deutschland.

Mehr Produktvorstellungen von der Messe

Anwendungsgebiete

Für Gläser bis 3,3 x 2,5 m bzw. bis 6 x 3,3 m und 500 kg mit optionaler Y-Aufstecktraverse.

Ideal für ein breites Anwendungsfeld:

  • Alle horizontalen und vertikalen Glasbearbeitungsmaschinen
  • Waschen, Schleifen, Härten, Laminieren oder Zuschnitt in horizontaler und vertikaler Position
  • Be- und Entladung von Autoklavenwagen
  • uvm.


Merkmale

Handlinggerät für alle Hebetätigkeiten in der Glas-, Fenster- oder Türenproduktion mit verschiedenen Varianten der Lasttraverse. Der kompakte Grundkörper erleichtert die Sicht auf das manipulierte Glas.

  • Drehen 200°, optional 360° endlos
  • Kippen 90°
  • Inkl. Sicherheitssystem zum Schutz vor ungewolltem Lösen der Scheibe durch Fehlbedienung
  • Abblaseinrichtung zum schnellen Lösen der Teile
  • Stufenloses Heben und Senken (0 - 10 m/min.)
  • Lasttraverse mit vielfältigen Variationsmöglichkeiten je nach Anwendung und Glasdicke
  • Überlastkontrolle
  • Vakuumerzeugung: pneumatisch mit Sicherheitsfunktion
  • Sonderbauformen bis 2000 kg möglich

Technische Daten

Drehbereich200 °, Drehzeit ca. 6 sek./90°
Kippbereich90 °, Drehzeit ca. 6 sek./90°
Saugtellergröße270 mm oder 350 mm
Kettenzug:

250 kg: 0 - 10 m/min.

500 kg: 0 - 5 m/min.

stufenlos mittels Frenquenzumformer

Betriebsdruck6 - 8 bar gefilterte Druckluft erforderlich
HubhöheCa. 2 m
Betriebsspannung230 V / 50 HZ

Die perfekte Kombination von Barbaric.

Als Gesamtlösung bieten wir unsere Heber auch mit passendem Schienensystem oder Säulenschwenkkran an bzw. mit verschiedenen Traversen für vielfältige Variationsmöglichkeiten je nach Anwendung und Glasdicke (Details am Ende der Seite).

Auch in der Ausführung mit safetyKit erhältlich.

Details

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Michael Oswald, unser deutscher Vertriebsmitarbeiter, präsentiert unseren UniGlass-Lifter UGL 4 auf der Glasstec 2022 in Deutschland.

Mehr Produktvorstellungen von der Messe

Anwendungsgebiete

  • Beschichtungsanlagen (Ansaugen auf der unbeschichteten Seite)
  • Wenden von Gläsern zur beidseitigen Bearbeitung (Beschlagsmontage)
  • Entnahme von bedruckten Gläsern von der unbedruckten Unterseite (spezieller Tisch erforderlich)

Horizontale Kippung der Teile um 180° möglich

Merkmale

  • Kippung der Teile um 180° horizontal
  • Kippgeschwindigkeit ist stufenlos regelbar
  • Komplett mit Hebezeug, stufenlos regelbar
  • Ein-Hand Betrieb durch Spezialhandlinggriff möglich
  • Schwerpunktverstellung manuell
  • Vakuumerzeugung pneumatisch mit Sicherheitsfunktion

Technische Daten

Traglast:250 gk
Kippzeit:ca. 6 sek./90°
Saugteller:Durchmesser 270 mm (andere Saugteller je nach Anforderung lieferbar)
Hibgeschwindigkeit:

0 - 10 m/min.

stufenlos mittels Frenquenzumformer

Betriebsspannung230 V / 50 HZ

Die perfekte Kombination von Barbaric.

Als Gesamtlösung bieten wir unsere Heber auch mit passendem Schienensystem oder Säulenschwenkkran an bzw. mit verschiedenen Traversen für vielfältige Variationsmöglichkeiten je nach Anwendung und Glasdicke (Details am Ende der Seite).

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Michael Oswald, unser deutscher Vertriebsmitarbeiter, präsentiert unseren UniGlass-Lifter UGL 5 auf der Glasstec 2022 in Deutschland.

Mehr Produktvorstellungen von der Messe

Alle Vorteile auf einen Blick

  • vertikalen oder horizontaler Transport von ebenem Flachglas
  • pneumatische Vakuumerzeugung mittels Ejektor
  • Abstoßeinrichtung zum Lösen der Glasplatte
  • Ausführung komplett mit Hebezeug
  • inkl. Sicherheitssystem zum Schutz vor ungewolltem Lösen der Scheibe durch Fehlbedienung
  • inkl. Komfort-Handlinggriff
  • inkl. Traverse mit 4 Saugtellern BA 270
  • Traglasten:  250 kg oder 500 kg

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Technische Daten

Saugtellergröße270 mm oder 350 mm
Kettenzug:

250 kg: 0 - 10 m/min.

500 kg: 0 - 5 m/min.

stufenlos mittels Frenquenzumformer

Betriebsdruck4 - 8 bar gefilterte Druckluft erforderlich
HubhöheCa. 2 m
Betriebsspannung230 V / 50 HZ

Die perfekte Kombination von Barbaric.

Als Gesamtlösung bieten wir unsere Heber auch mit passendem Schienensystem oder Säulenschwenkkran an bzw. mit verschiedenen Traversen für vielfältige Variationsmöglichkeiten je nach Anwendung und Glasdicke (Details am Ende der Seite).

Auch in der Ausführung mit safetyKit erhältlich.

Details

Technische Änderungen und Irrtümer vorbehalten.

Alle Vorteile auf einen Blick

  • vertikaler Transport von ebenem Flachglas 3,2 x 2,5 m
  • Drehbereich von 200° elektrohydraulisch
  • pneumatische Vakuumerzeugung mittels Ejektor
  • Abstoßeinrichtung zum Lösen der Glasplatte
  • Ausführung komplett mit Hebezeug
  • inkl. Sicherheitssystem zum Schutz vor ungewolltem Lösen der Scheibe durch Fehlbedienung
  • inkl. Komfort-Handlinggriff
  • inkl. Traverse mit 4 Saugtellern BA 270
  • Traglasten 250 kg oder 500 kg

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Technische Daten

Drehbereich200 °
Saugtellergröße270 mm oder 350 mm
Kettenzug:

250 kg: 0 - 10 m/min.

500 kg: 0 - 5 m/min.

stufenlos mittels Frenquenzumformer

Betriebsdruck4 - 8 bar gefilterte Druckluft erforderlich
HubhöheCa. 2 m
Betriebsspannung230 V / 50 HZ

Die perfekte Kombination von Barbaric.

Als Gesamtlösung bieten wir unsere Heber auch mit passendem Schienensystem oder Säulenschwenkkran an bzw. mit verschiedenen Traversen für vielfältige Variationsmöglichkeiten je nach Anwendung und Glasdicke (Details am Ende der Seite).

Auch in der Ausführung mit safetyKit erhältlich.

Details

Technische Änderungen und Irrtümer vorbehalten.

Alle Vorteile auf einen Blick

  • schmaler Grundkörper ideal für die Aufnahme von Glas aus Glasböcken
  • vertikalen Transport von ebenem Flachglas
  • elektrisches Drehwerk für Drehbereich von 100°
  • pneumatische Vakuumerzeugung mittels Ejektor
  • Abstoßeinrichtung zum Lösen der Glasplatte
  • Ausführung komplett mit Hebezeug
  • inkl. Sicherheitssystem zum Schutz vor ungewolltem Lösen der Scheibe durch Fehlbedienung
  • inkl. Handlinggriff
  • inkl. Traverse mit 4 Saugtellern BA 270
  • Traglast max. 400 kg

Technische Daten

Drehbereich100 °
Saugtellergröße4x 270 mm
Kettenzug:

0 - 10 m/min.

stufenlos mittels Frenquenzumformer

Betriebsdruck4 - 8 bar gefilterte Druckluft erforderlich
Betriebsspannung230 V / 50 HZ

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Alle Vorteile auf einen Blick

  • vertikaler und horizontaler Transport von ebenem Flachglas
  • pneumatisches Kippwerk für Kippbereich von 90°
  • pneumatische Vakuumerzeugung mittels Ejektor
  • Abstoßeinrichtung zum Lösen der Glasplatte
  • Ausführung komplett mit Hebezeug
  • inkl. Sicherheitssystem zum Schutz vor ungewolltem Lösen der Scheibe durch Fehlbedienung
  • inkl. Komfort-Handlinggriff
  • inkl. Traverse mit 4 Saugtellern BA 270
  • Traglasten 250 kg oder 500 kg

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Technische Daten

Kippbereich90 °
Saugtellergröße270 mm oder 350 mm
Kettenzug:

250 kg: 0 - 10 m/min.

500 kg: 0 - 5 m/min.

stufenlos mittels Frenquenzumformer

Betriebsdruck6 - 8 bar gefilterte Druckluft erforderlich
HubhöheCa. 2 m
Betriebsspannung230 V / 50 HZ

Die perfekte Kombination von Barbaric.

Als Gesamtlösung bieten wir unsere Heber auch mit passendem Schienensystem oder Säulenschwenkkran an bzw. mit verschiedenen Traversen für vielfältige Variationsmöglichkeiten je nach Anwendung und Glasdicke (Details am Ende der Seite).

Auch in der Ausführung mit safetyKit erhältlich.

Details

Technische Änderungen und Irrtümer vorbehalten.

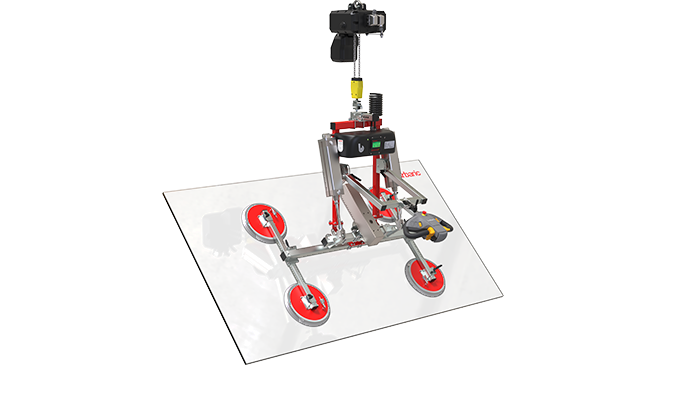

Vakuumheber UGL 4E mit elektrischer Vakuumpumpe für den mobilen Einsatz ohne Druckluftanschluss

Alle Vorteile auf einen Blick

Sehr kompakter Grundkörper erleichtert die Sicht auf das Glas. Für Traglasten von 150 kg bis 2000 kg mit verschiedenen Grundkörpervarianten.

  • Sicherheitspaket für sicheres Absetzen und als Schutz vor Fehlbedienung
  • stufenloses Heben
  • Kippen 90°
  • Drehen 200°, optional 360° endlos
  • Lasttraverse mit vielfältigen Variationsmöglichkeiten je nach Anwendung und Glasdicke
  • Überlastkontrolle

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Technische Daten

Drehbereich200 °, Drehzeit ca. 6 sek./90°
Kippbereich90 °, Drehzeit ca. 6 sek./90°
Saugtellergröße420 mm, Sicherheitssystem mit Zweikreisüberwachung
Kettenzug:

250 kg: 0 - 10 m/min.

500 kg: 0 - 5 m/min.

stufenlos mittels Frenquenzumformer

Betriebsdruck4 - 8 bar gefilterte Druckluft erforderlich
HubhöheCa. 2 m
Betriebsspannung230 V / 50 HZ

Die perfekte Kombination von Barbaric.

Als Gesamtlösung bieten wir unsere Heber auch mit passendem Schienensystem oder Säulenschwenkkran an bzw. mit verschiedenen Traversen für vielfältige Variationsmöglichkeiten je nach Anwendung und Glasdicke (Details am Ende der Seite).

Auch in der Ausführung mit safetyKit erhältlich.

Details

Technische Änderungen und Irrtümer vorbehalten.

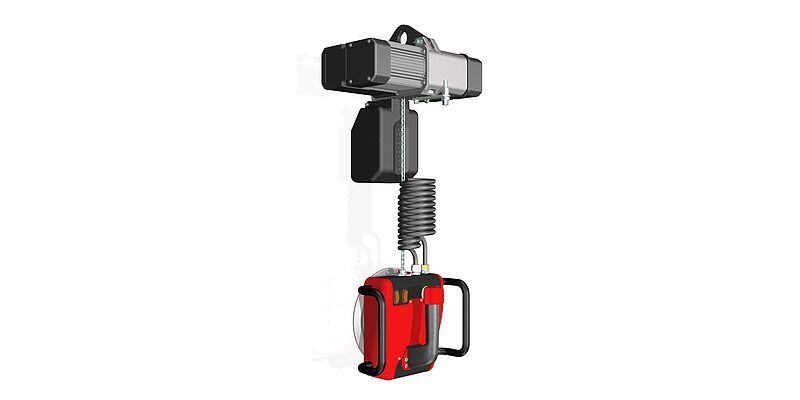

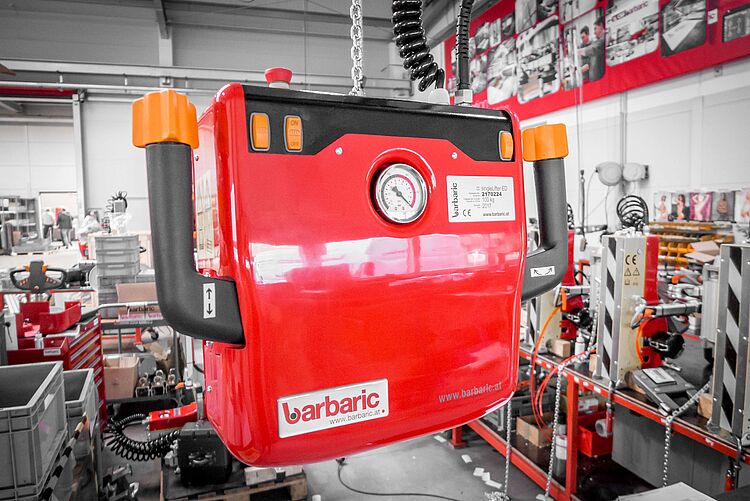

Glass miniLifter GML

schnell - kompakt - sicher

Einzigartiges Handlingkonzept für alle schnellen Handlingprozesse von Teilen mit glatter Oberfläche.

Merkmale

Einzigartiges Handlingkonzept zum schnellen Bewegen von Teilen mit glatter Oberfläche. Entwickelt für alle schnellen Handlingprozesse im Glas und Fensterbereich. Ergonomischer Aufbau mit beidseitigen Griffen am Rahmen. Einhandbedienung mit stufenloser Hubwerksregelung. Alle Bedienelemente sind im kompakten Grundkörper integriert.

Technische Daten

  • Traglast: bis 150 kg
  • Saugteller: Ø 270 mm oder 350 mm
  • Vakuumerzeugung: pneumatisch mit Sicherheitsfunktion
  • Hubgeschwindigkeit: bis 16 m/min. stufenlos geregelt
  • Ansaugzeit: ca. 2 sek.
  • Lösezeit: ca. 1 sek.
  • 360° Drehfunktion (endlos) bei Modell GML 2

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Alle Vorteile auf einen Blick

  • Leichtes Materialhandling durch kleine Bauweise und geringes Eigengewicht
  • Austauschbare Saugteller und abdruckoptimierter Saugtellergummi
  • Hoher Sicherheitsstandard mit pneumatischer Vakuumerzeugung und abgesicherter Lösefunktion
  • Überlastschutz am Kettenzug
  • Sicherheitshupe und Vakuummanometer im Grundkörper integriert

Die perfekte Kombination von Barbaric.

Als Gesamtlösung bieten wir unsere Heber auch mit passendem Schienensystem oder Säulenschwenkkran an bzw. mit verschiedenen Traversen für vielfältige Variationsmöglichkeiten je nach Anwendung und Glasdicke (Details am Ende der Seite).

Auch in der Ausführung mit safetyKit erhältlich.

Details

Merkmale

Einzigartiges Handlingkonzept zum schnellen Bewegen von Teilen mit glatter Oberfläche. Entwickelt für alle schnellen Handlingprozesse im Glas und Fensterbereich. Ergonomischer Aufbau mit beidseitigen Griffen am Rahmen. Einhandbedienung mit stufenloser Hubwerksregelung. Alle Bedienelemente sind im kompakten Grundkörper integriert.

Technische Daten

  • Traglast: bis 150 kg
  • Saugteller: Ø 270 mm oder 350 mm
  • Vakuumerzeugung: pneumatisch mit Sicherheitsfunktion
  • Hubgeschwindigkeit: bis 16 m/min. stufenlos geregelt
  • Ansaugzeit: ca. 2 sek.
  • Lösezeit: ca. 1 sek.
  • 360° Drehfunktion (endlos) bei Modell GML 2

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Alle Vorteile auf einen Blick

  • Leichtes Materialhandling durch kleine Bauweise und geringes Eigengewicht
  • Austauschbare Saugteller und abdruckoptimierter Saugtellergummi
  • Hoher Sicherheitsstandard mit pneumatischer Vakuumerzeugung und abgesicherter Lösefunktion
  • Überlastschutz am Kettenzug
  • Sicherheitshupe und Vakuummanometer im Grundkörper integriert

Die perfekte Kombination von Barbaric.

Als Gesamtlösung bieten wir unsere Heber auch mit passendem Schienensystem oder Säulenschwenkkran an bzw. mit verschiedenen Traversen für vielfältige Variationsmöglichkeiten je nach Anwendung und Glasdicke (Details am Ende der Seite).

Auch in der Ausführung mit safetyKit erhältlich.

Details

Energiesparfunktion bei unseren Vakuumhebern

In diesem Video erklärt Florian Barbaric die Energiesparfunktion unserer Vakuumheber in Kombination mit unserer Sicherheitssteuerung SafetyKit.

Durch diese Funktion können wir nicht nur Ressourcen schonen, sie spart dem Besitzer auch erhebliche Kosten für die ständige Druckluftzufuhr, die sonst für das Heben von Gläsern mit einem herkömmlichen Heber notwendig wäre.

  • Die umweltfreundlichste Heberserie auf dem Markt
  • Kostengünstiges Abschalten der teuren Druckluftversorgung
  • Kurzer ROI bei optionalem SafetyKit-Upgrade einschließlich Eco-Mode
  • Reduziert den Gesamtlärmpegel in der Produktionshalle

Dieses Video wurde während der internationalen Fachmesse für Glasproduktion "Glasstec 2022" in Düsseldorf gefilmt.

SafetyKit

Ein innovatives Upgrade für Ihr Handlingsystem

Die Erweiterung eines Vakuumhebegeräts mit dem Barbaric safetyKit steigert sowohl Sicherheit als auch Funktionalität.

Die wichtigsten Funktionen auf einen Blick:

  • Maximale Sicherheit für den Bediener
  • Vakuum- und Drucküberwachung
  • Gewichtsmessung der Last
  • Eco-Modus (Druckluftsparfunktion)
  • Automatischer Test der Saugleistung und Dichtheit
  • Detaillierte Fehlerberichte & Statistische Auswertung
  • Service- und Wartungserinnerungen

Optional:

  • Automatisches Ansaugen bei Annäherung an Glasplatte
  • Sichere Saugtellerabschaltung mit automatischer Reduktion des Maximalgewichts

Folder

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

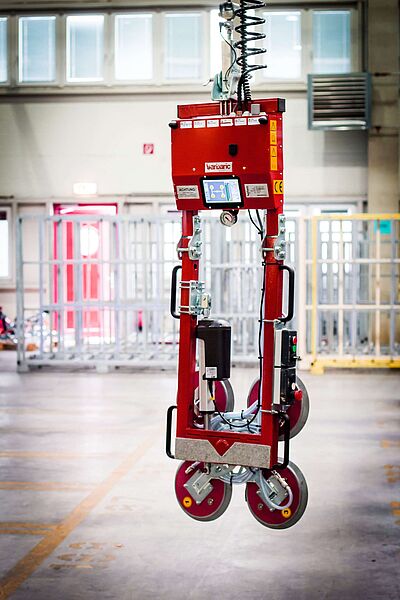

SafetyLifter Serie

Glashandling ohne Gefahr! Sicherheitsheberserie mit integriertem Sicherheitstest.

Die innovative SafetyLifter-Serie setzt einen neuen Standard für hohe Sicherheit im Bereich des Glasplattenhandlings. Modernste Sicherheitsfeatures wie der integrierte Sicherheitstest beim Starten des Systems führen zu einer gefahrlosen und dennoch einfachen Handhabung des Geräts.

Alle Vorteile auf einen Blick

  • schmaler Grundkörper für verbesserte Einsicht in den Arbeitsbereich
  • vertikaler Transport von ebenem Flachglas
  • Traglast 300 kg

Sicherheit und Kontrolle

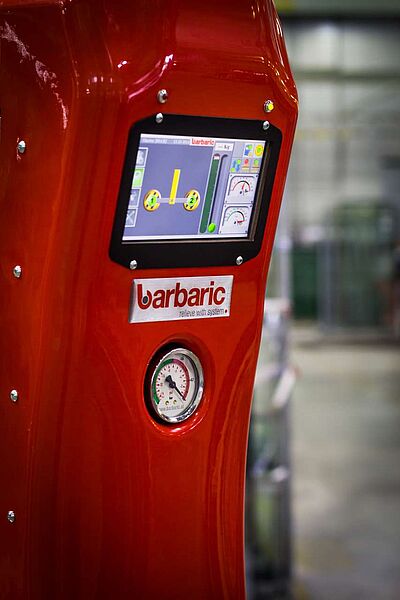

  • Gesamte Hebersteuerung mittels TouchscreenOberfläche
  • Verpflichtender Sicherheitstest beim Einschalten
  • Visualisierte Führung durch den Sicherheitstest
  • Freigabe nach erfolgter Prüfung der Saugteller, Vakuumerzeugung, Traglast und Dichtheit
  • Automatische Protokollierung des Tests für interne Prüfung. Abfragemöglichkeit von gehobenen Gewichten, Stehzeiten, Taktzeiten oder Störungen. Übermittlung optional über W-LAN.

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Einzigartige Heberfunktionen

  • Einzelne Saugteller können temporär und je Hebevorgang abgeschaltet werden. Dabei wird die Tragkraft automatisch reduziert.
  • Ein Anheben von liegenden Scheiben ohne ausreichendem Betriebsvakuum wird sofort gestoppt.
  • Das tatsächlich angehobene Gewicht wird angezeigt.
  • Bei Bedarf wird die Verwendung von Stützfüßen vorgeschrieben und kontrolliert.
  • Der Aufhängepunkt und somit die Schräglage des Glases kann elektrisch verstellt werden.
  • Durch die Erfassung des momentan angehobenen Glasgewichtes kann der Heber in allen Funktionsbereichen kontrolliert werden.
  • Die Tragkraft kann getrennt zwischen horizontalem und vertikalem Heben eingestellt werden. Unter Umständen kann mit einem 250 kg Vertikalheber im horizontalen Zustand 500 kg gehoben werden. Da beim horizontalen Heben kein Abrutschen gegeben ist kann hier der Sicherheitsfaktor reduziert werden.

Alle Vorteile auf einen Blick

  • zum vertikalen Transport von ebenem Flachglas 3,2 x 2,5 m
  • Drehbereich von 100°
  • Traglasten 300 kg oder 500 kg
  • endlos Drehen optional

Sicherheit und Kontrolle

  • Gesamte Hebersteuerung mittels TouchscreenOberfläche
  • Verpflichtender Sicherheitstest beim Einschalten
  • Visualisierte Führung durch den Sicherheitstest
  • Freigabe nach erfolgter Prüfung der Saugteller, Vakuumerzeugung, Traglast und Dichtheit
  • Automatische Protokollierung des Tests für interne Prüfung. Abfragemöglichkeit von gehobenen Gewichten, Stehzeiten, Taktzeiten oder Störungen. Übermittlung optional über W-LAN.

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Einzigartige Heberfunktionen

  • Einzelne Saugteller können temporär und je Hebevorgang abgeschaltet werden. Dabei wird die Tragkraft automatisch reduziert.
  • Ein Anheben von liegenden Scheiben ohne ausreichendem Betriebsvakuum wird sofort gestoppt.
  • Das tatsächlich angehobene Gewicht wird angezeigt.
  • Bei Bedarf wird die Verwendung von Stützfüßen vorgeschrieben und kontrolliert.
  • Der Aufhängepunkt und somit die Schräglage des Glases kann elektrisch verstellt werden.
  • Durch die Erfassung des momentan angehobenen Glasgewichtes kann der Heber in allen Funktionsbereichen kontrolliert werden.
  • Die Tragkraft kann getrennt zwischen horizontalem und vertikalem Heben eingestellt werden. Unter Umständen kann mit einem 250 kg Vertikalheber im horizontalen Zustand 500 kg gehoben werden. Da beim horizontalen Heben kein Abrutschen gegeben ist kann hier der Sicherheitsfaktor reduziert werden.

Alle Vorteile auf einen Blick

  • schmaler Grundkörper, ideal für die Aufnahme von Glas aus Glasböcken
  • elektrisches Drehwerk für Drehbereich von 100°
  • Traglast 400 kg

Sicherheit und Kontrolle

  • Gesamte Hebersteuerung mittels TouchscreenOberfläche
  • Verpflichtender Sicherheitstest beim Einschalten
  • Visualisierte Führung durch den Sicherheitstest
  • Freigabe nach erfolgter Prüfung der Saugteller, Vakuumerzeugung, Traglast und Dichtheit
  • Automatische Protokollierung des Tests für interne Prüfung. Abfragemöglichkeit von gehobenen Gewichten, Stehzeiten, Taktzeiten oder Störungen. Übermittlung optional über W-LAN.

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Einzigartige Heberfunktionen

  • Einzelne Saugteller können temporär und je Hebevorgang abgeschaltet werden. Dabei wird die Tragkraft automatisch reduziert.
  • Ein Anheben von liegenden Scheiben ohne ausreichendem Betriebsvakuum wird sofort gestoppt.
  • Das tatsächlich angehobene Gewicht wird angezeigt. Bei Bedarf wird die Verwendung von Stützfüßen vorgeschrieben und kontrolliert.
  • Der Aufhängepunkt und somit die Schräglage des Glases kann elektrisch verstellt werden.
  • Durch die Erfassung des momentan angehobenen Glasgewichtes kann der Heber in allen Funktionsbereichen kontrolliert werden.
  • Die Tragkraft kann getrennt zwischen horizontalem und vertikalem Heben eingestellt werden. Unter Umständen kann mit einem 250 kg Vertikalheber im horizontalen Zustand 500 kg gehoben werden. Da beim horizontalen Heben kein Abrutschen gegeben ist kann hier der Sicherheitsfaktor reduziert werden.

Alle Vorteile auf einen Blick

  • zum vertikalen und horizontalen Transport von ebenem Flachglas 3,2 x 2,5 m
  • elektrisches Kippwerk für Kippbereich von 90°
  • Traglasten 300 kg oder 500 kg

Sicherheit und Kontrolle

  • Gesamte Hebersteuerung mittels TouchscreenOberfläche
  • Verpflichtender Sicherheitstest beim Einschalten
  • Visualisierte Führung durch den Sicherheitstest
  • Freigabe nach erfolgter Prüfung der Saugteller, Vakuumerzeugung, Traglast und Dichtheit
  • Automatische Protokollierung des Tests für interne Prüfung. Abfragemöglichkeit von gehobenen Gewichten, Stehzeiten, Taktzeiten oder Störungen. Übermittlung optional über W-LAN.

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Einzigartige Heberfunktionen

  • Einzelne Saugteller können temporär und je Hebevorgang abgeschaltet werden. Dabei wird die Tragkraft automatisch reduziert.
  • Ein Anheben von liegenden Scheiben ohne ausreichendem Betriebsvakuum wird sofort gestoppt.
  • Das tatsächlich angehobene Gewicht wird angezeigt. Bei Bedarf wird die Verwendung von Stützfüßen vorgeschrieben und kontrolliert.
  • Der Aufhängepunkt und somit die Schräglage des Glases kann elektrisch verstellt werden.
  • Durch die Erfassung des momentan angehobenen Glasgewichtes kann der Heber in allen Funktionsbereichen kontrolliert werden.
  • Die Tragkraft kann getrennt zwischen horizontalem und vertikalem Heben eingestellt werden. Unter Umständen kann mit einem 250 kg Vertikalheber im horizontalen Zustand 500 kg gehoben werden. Da beim horizontalen Heben kein Abrutschen gegeben ist kann hier der Sicherheitsfaktor reduziert werden.

Alle Vorteile auf einen Blick

  • zum vertikalen und horizontalen Transport von ebenem Flachglas 3,2 x 2,5 m
  • Drehbereich von 100°
  • elektrisches Kippwerk für Kippbereich von 90°
  • Traglasten 300 kg oder 500 kg
  • endlos Drehen optional

Sicherheit und Kontrolle

  • Gesamte Hebersteuerung mittels TouchscreenOberfläche
  • Verpflichtender Sicherheitstest beim Einschalten
  • Visualisierte Führung durch den Sicherheitstest
  • Freigabe nach erfolgter Prüfung der Saugteller, Vakuumerzeugung, Traglast und Dichtheit
  • Automatische Protokollierung des Tests für interne Prüfung. Abfragemöglichkeit von gehobenen Gewichten, Stehzeiten, Taktzeiten oder Störungen. Übermittlung optional über W-LAN.

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Einzigartige Heberfunktionen

  • Einzelne Saugteller können temporär und je Hebevorgang abgeschaltet werden. Dabei wird die Tragkraft automatisch reduziert.
  • Ein Anheben von liegenden Scheiben ohne ausreichendem Betriebsvakuum wird sofort gestoppt.
  • Das tatsächlich angehobene Gewicht wird angezeigt. Bei Bedarf wird die Verwendung von Stützfüßen vorgeschrieben und kontrolliert.
  • Der Aufhängepunkt und somit die Schräglage des Glases kann elektrisch verstellt werden.
  • Durch die Erfassung des momentan angehobenen Glasgewichtes kann der Heber in allen Funktionsbereichen kontrolliert werden.
  • Die Tragkraft kann getrennt zwischen horizontalem und vertikalem Heben eingestellt werden. Unter Umständen kann mit einem 250 kg Vertikalheber im horizontalen Zustand 500 kg gehoben werden. Da beim horizontalen Heben kein Abrutschen gegeben ist kann hier der Sicherheitsfaktor reduziert werden.

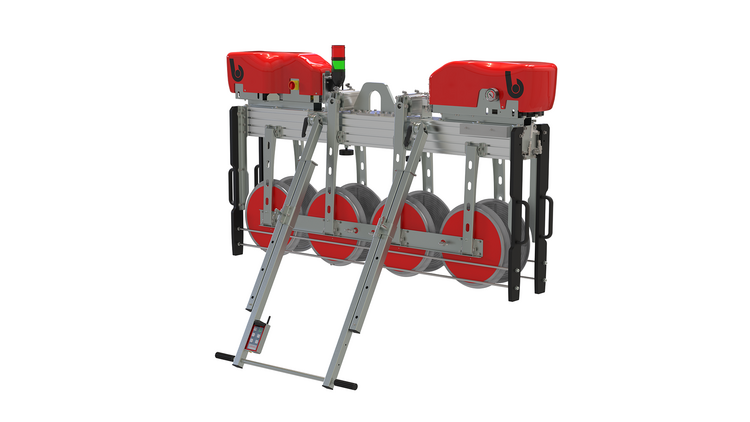

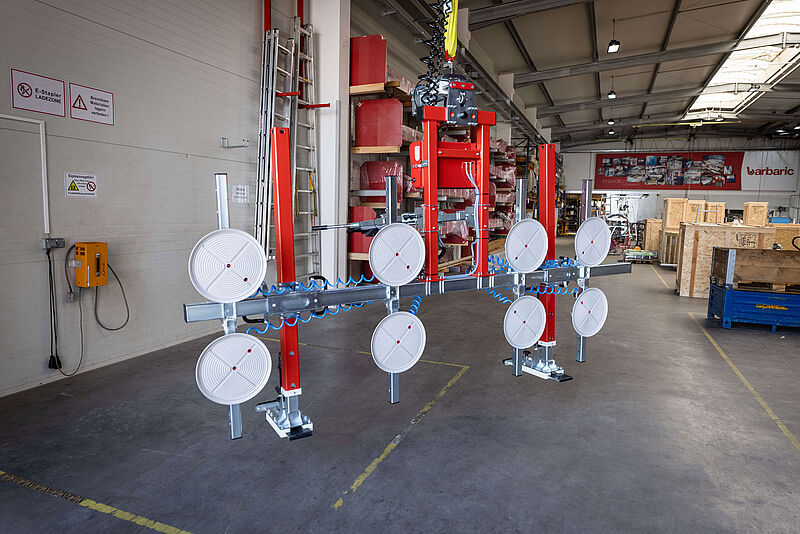

ISO GlassLifter IGL

Individuelle Heberlösungen für Hebeprozesse in der ISO-Glas Fertigung.

Zum vertikalen Transport von ISO-Scheiben bis 6 x 3 m mit Stützfüßen, um das Verrutschen der Scheiben zu verhindern.
Für Traglasten bis 2100 kg.

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Merkmale

Hydraulische Stützfüße mit elektrisch verstellbarem Glasauflageblock zur Stabilisierung der Scheiben während der Manipulation nach der Versiegelung inkl. hydraulisch verstellbarem Aufhängepunkt zum Einhängen in den kundenseitigen Kranhaken. Für Einzelscheiben kann das Gerät auch ohne Stützfüße verwendet werden.

Alle Vorteile auf einen Blick

  • zum vertikalen Transport von ISO-Scheiben bis 6 x 3 m mit beidseitigen Saugtellerreihen, um das Verrutschen der Scheiben zu verhindern.
  • Spezielle Ausführung zum Einhängen in den Hallen- sowie in den Autokran
  • Ausführung in der Grundausstattung mit entsprechenden Sicherheitseinrichtungen
  • Verfügbar als Akkugerät oder in elektrischer Ausführung.

Technische Änderungen und Irrtümer vorbehalten.

Der easyLifter iso ist für den Akkubetrieb konzipiert. Die Handhabung dieses Handsaugtellers ist denkbar einfach und garantiert ein sicheres und problemloses Bewegen von Lasten. Am Grundkörper sind zwei Griffe zur leichten Manipulation angebaut. Einzige Voraussetzung sind dichte Materialen mit glatten Oberflächen.

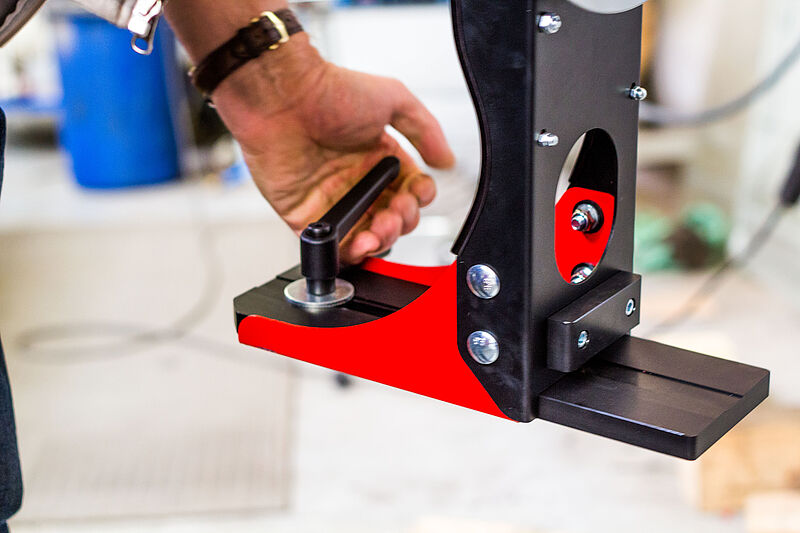

Der tiefenverstellbarere Stützfuß sorgt für die optimale Unterstützung beim Transport von frisch verklebten ISO Scheiben.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Technische Daten

  • Traglast: max. 150 kg pro Saugteller
  • Saugteller: Ø 270 mm (mit wechselbarer Dichtlippe)
  • ca. 300 Saugvorgänge pro Akkuladung
  • schnelle Ansaugdauer ca. 2 Sek.
  • Stütze tiefenverstellbar von 0 - 80 mm
  • Vakuumüberwachung
  • batteriebetriebene Vakuumpumpe
  • Lieferung mit externem Ladegerät (230 V)
  • exzellenter Tragekomfort durch 2 Bediengriffe
  • Leichtbauweise - Gewicht ca. 3 kg

Technische Änderungen und Irrtümer vorbehalten.

Spezialheber

Sonderheberlösungen - Individuelle Heber für spezielle Bedürfnisse.

Mit der RGH Lifter-Serie bieten wir Heber mit einem starr geführten Lastarm an, der ein präzises Aufnehmen und Ablegen sowie mühelose und präzise Bewegungen unter Last ermöglicht.
Hier sehen Sie unseren RGH 2 Glaslifter im Einsatz bei einem unserer deutschen Kunden (Engelhardt + Geissbauer GmbH), der den Lifter für den Einbau von Fenstern und Türen in Wänden für Fertighäuser verwendet. Seit der Lieferung dieser Lösung kann ein Bediener mühelos Fenster und Türen ohne weitere Hilfe einbauen, was gleichzeitig eine enorme Steigerung der Produktivität und der Ergonomie mit sich bringt.

  • Optimal für den Einbau von Fenstern, Glas oder Türen
  • Einfaches und bequemes Heben von Glas und Fenstern bis zu 350 kg
  • Schnelle Vakuumerzeugung
  • Ermöglicht eine mühelose Bewegung unter Last
  • Äußerst präzise Platzierung oder Installation möglich
  • Inklusive optionaler Kippfunktion (präzise Bewegungen möglich)
  • Optionale Drehfunktion (bis zu 360°)

Kundenanlage bei Engelhardt + Geissbauer GmbH

Barbaric ist ein starker Partner für Sonderlösungen. Wie etwa hier am Beispiel einer Container-Ladehilfe, die auf Kundenwunsch für unseren Partner Internorm realisiert wurde. Mit der SGH ContainerWinch können Fenster und andere Objekte spielend leicht aus Containern gezogen und manipuliert werden. Die Containerladehilfe wird über eine Fernbedienung gesteuert und lässt sich jederzeit ganz einfach an der Decke verstauen.

  • Einfache Ladehilfe zur Entnahme von Objekten aus Containern
  • Seilhaken wird am Objekt befestigt und über Fernbedienung wird die Seilwinde eingeschaltet

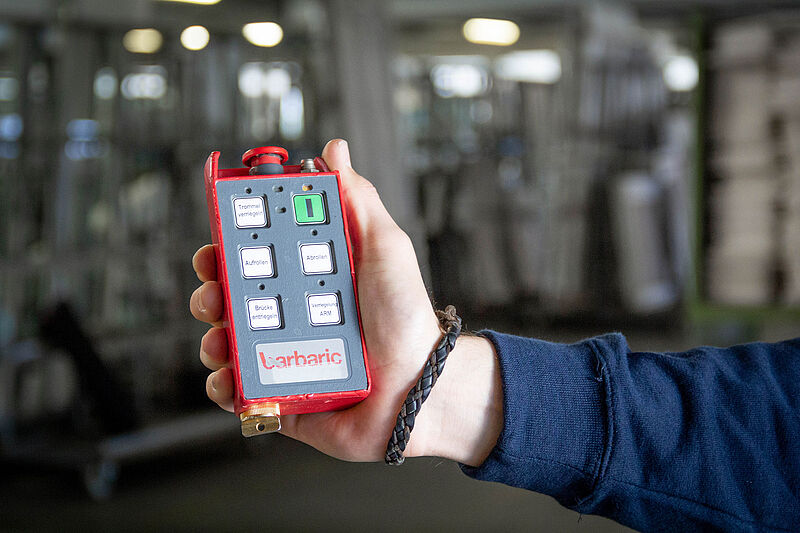

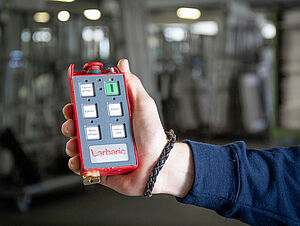

  • Einfache Steuerung der Anlage über Fernbedienung, gleichzeitiges Führen der Last möglich
  • Handlingarm lässt sich ausklappen und jederzeit wieder verstauen
  • Leichtes Herausziehen des Seils durch Entkopplung vom Antriebsstrang möglich
  • Kranaufhängung ermöglicht eine Bewegung / Verstellung in alle Richtungen

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Heben / Automatisches Greifen / Drehen (180°) / 200 kg Traglast

Leichte Handhabung sperriger Glasböcke - mit unserem SGL GlasRackLifter. Um Transport und Lagerung zu vereinfachen, müssen Transportgestelle (auch A-Böcke genannt) manipuliert und gestapelt werden. Der SGL-GlasRackLifter verfügt über einen automatischen pneumatischen Klemmmechanismus, der ein sicheres und einfaches Handling der Transportgestelle und eine 180°-Drehung zum Übereinanderstapeln ermöglicht.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Merkmale

  • Ideal für die Handhabung und Lagerung der Transportgestelle übereinander
  • Manuell verstellbare Traverse für flexible Handhabung
  • Automatischer Greifmechanismus (pneumatisch)
  • Drehung um 180° mit variabler Geschwindigkeit
  • Schnelle und stufenlos einstellbare Hubgeschwindigkeiten
  • Ergonomischer Griff mit integrierten Bedienelementen

Technische Änderungen und Irrtümer vorbehalten.

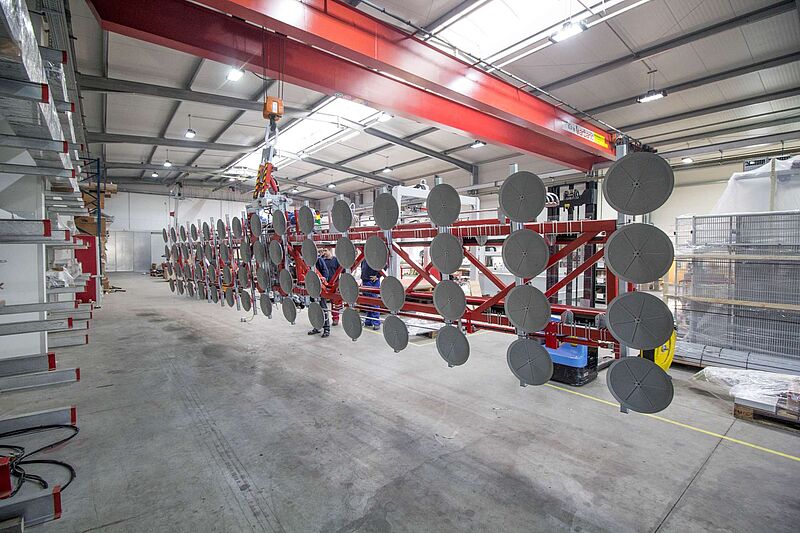

Merkmale

  • max. Glasabmessungen: 18.000 mm x 3.280 mm
  • max. Glasgewicht: 2.800kg
  • fünf unabhängige Vakuumkreise
  • Gleichgewichtseinstellungen (Drehen, Kippen)
  • Motorische Längenverstellung
  • versenkbare Saugnäpfe

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Unsere Sonderheber-Lösung für das Handling von gebogenen Glasscheiben bis zu 1000 kg. Durch den universellen Aufbau können konvexe oder konkave Gläser aufgenommen werden. Durch die innovative Funkfernsteuerung ist eine mühelose Steuerung auch von der Ferne möglich.

Anwendungsgebiete:

  • Entnahme von Sonder-Glasscheiben aus dem Ofen
  • Manipulation durch die Bearbeitungsschritte (Kippen und Drehen möglich)
  • Glasmontage auf der Baustelle durch Verwendung z.B. am Autokran

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Sondertraversen

Wir bieten für jede Anwendung eine passende Traverse.

Arretierbar mit 2 Saugtellern (Ø  350 mm). Die Traverse ist auch mit 2 kleineren Saugtellern (Ø 270 mm) erhältlich. Die Saugteller lassen sich mittels Federriegel in 3 Stufen arretieren.

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Auch geeignet zum Transport von Sprossenfenstern und Sprossentüren mit verstellbarem Traversenabstand.

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Geeignet zum Transport von Fenster und Türen am Außenrahmen. Die Verschubeinheit ist mit einer Parallelführung ausgestattet.

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Optionale Traversenverlängerung besonders geeignet zur Stabilisierung von großen und dünnen Scheiben.

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Kran- und Schienensysteme

Alle Kransysteme stammen aus eigener Fertigung und werden speziell für Handlingaufgaben entwickelt und gebaut.

Schwenkkransysteme in Leichtbauweise für alle Traglasten und Auslegerlängen. Auf Wunsch mit vergrößerter Grundplatte.
Schwenkkran auch für die Wandmontage verfügbar.

Technische Änderungen und Irrtümer vorbehalten.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Leichtlaufschienensysteme mit Stahlbrücken mühelos von Hand verfahrbar mit Energiezuführung bis 8 m Brückenlänge. Alle Fahrwagen mit seitlichen Führungsrollen.

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Haben Sie noch Fragen oder wünschen Sie ein Angebot?

Anwenderberichte

Ideen, die bewegen!

Erfahren Sie mehr über unsere realiserten Kundenprojekte.

Zu den Anwenderberichten

Unser Vertriebsteam ist gerne für Sie da!

Haben Sie noch Fragen oder wünschen Sie ein Angebot, dann kontaktieren Sie uns bitte.

Telefon: +43 732 779800
E-Mail: sales-manual@barbaric.at

Unser Team

After-Sales-Service

Auch nach dem Verkauf bestens betreut.

Um eine optimale Funktion unserer Handlingsysteme sicherstellen zu können, setzen wir auf gute Zusammenarbeit mit unseren Kunden und auf eine besonders kundennahe Unterstützung durch unser Service-Team.

Überblick Serviceleistungen

Unsere Produkte

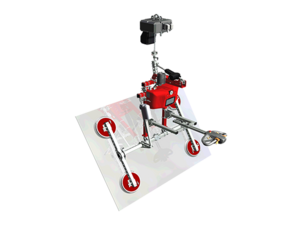

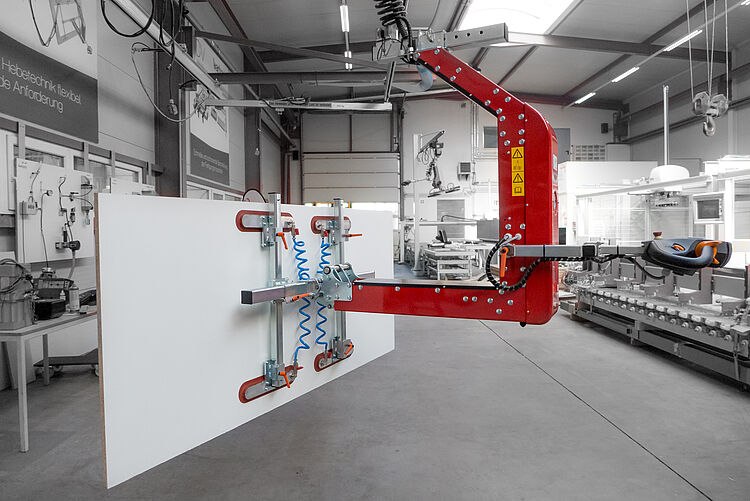

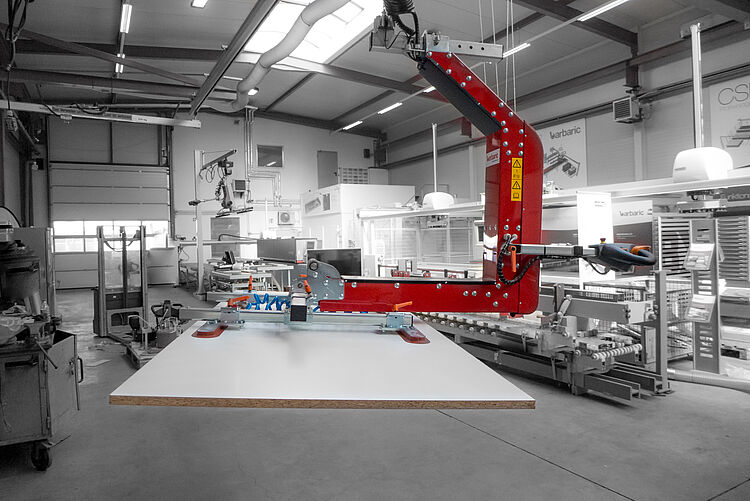

Manuelle Vakuumheber von Barbaric ermöglichen die effiziente Handhabung von schweren Platten und sparen wertvolle Zeit in der Produktion. Während bei herkömmlicher Manipulation von Hand zwei oder sogar drei Mitarbeiter gleichzeitig benötigt werden, kann mit einem Vakuumhebesystem ein einzelner Mitarbeiter Platten in Übergröße bewegen, und das mit höchster Ergonomie und ohne körperliche Anstrengung.

Produktübersicht Manuelle Hebesysteme

Unsere automatischen Handlinglösungen übernehmen vollautomatisert Prozessschritte in der Platten- und Teilefertigung. Plattenlager, Beschickungssysteme, Pufferspeicher, Rückführanlagen sind dabei nur einige Beispiele für moderne Anlagen im Bereich des Materialhandlings. Jede Anlage in diesem Bereich wird individuell nach Anforderung für unsere Kunden gebaut, während dabei auf bestehende Komponenten und bewährte Konzepte zurückgegriffen wird.

Produktübersicht Automatische Anlagen
