Nesting Picker NST

Die intelligente Abstapelung nach der Nestingbearbeitung.

Nestingmaschinen haben mittlerweile eine zentrale Bedeutung in der Möbelproduktion. Der Nesting Picker NST ermöglicht das vollautomatische Abstapeln und Abräumen der fertig genesteten Teile. Diese Maschine spart wertvolle Arbeitszeit und erhöht die Produktivität der Nestingmaschine.

Vollautomatische Abstapelung

Nach der CNC Bearbeitung wird der Nest auf das Abnahmeband abgeschoben. Von dieser Abnahmeposition startet der Nesting Picker mit der Teileanlayse und beginnt einzelne Teile aufzunehmen und abzustapeln. Nachdem alle Teile aussortiert wurden, werden übrige Rest- oder Randteile in eine Box abgeschoben. Dadurch wird ein vollautomatischer Ablauf ermöglicht.

Teileerkennung ist der Schlüssel zum Erfolg

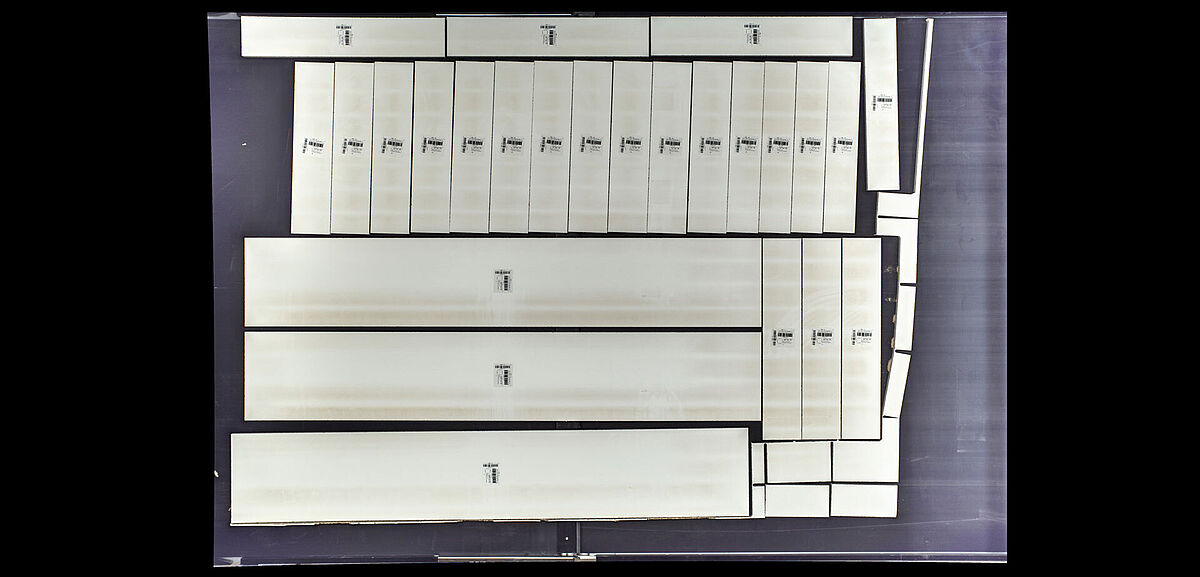

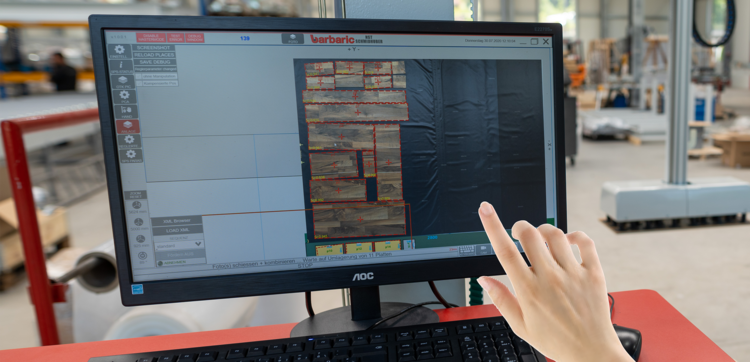

Zusätzlich zur Datenanalyse der Nestingpläne wird auch die reale Position der Einzelteile geprüft. Hier kommt ein Kamerasystem mit zusätzlichen Lichtquellen zum Einsatz. Wenn Teile verdreht sind oder sich die Position beim Abschieben geändert hat, wird visuell die aktuelle Position erkannt und in der Software korrigiert. Somit wird ein zuverlässiger Ablauf gewährleistet.

Stapelbilder und Sortierung

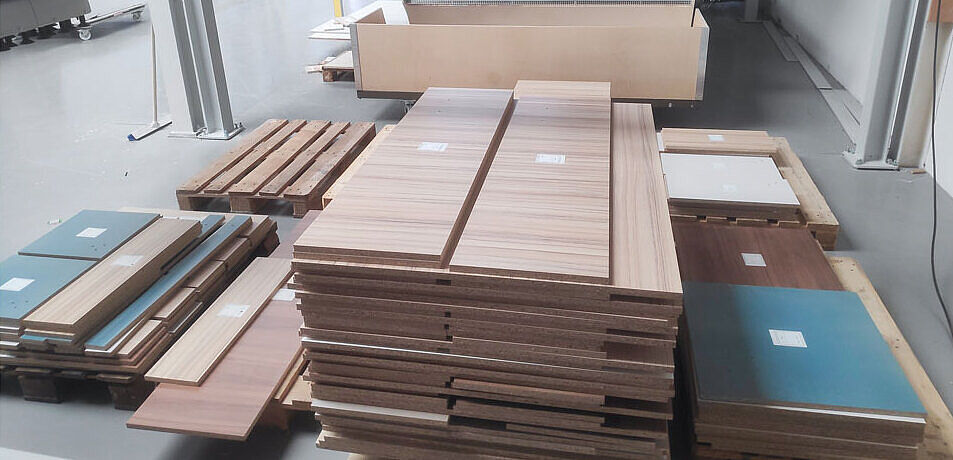

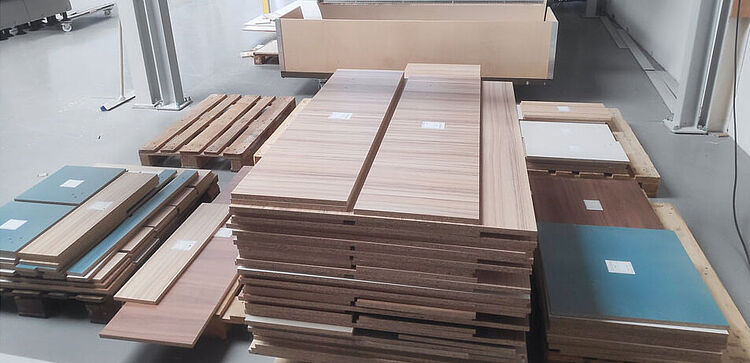

Je nach Maschinenkonfiguration können die fertig genesteten Teile auf einzelne Palettenstellplätze abgestapelt oder aber auch weitere Fördertechnik abgelegt werden. Die Sortierung und Abstapelung kann nach verschiedenen Kriterien gewählt werden. Auch wird eine flächige, chaotische Abstapelung ermöglicht.

Integration an Neu- und Bestandsmaschinen

Der Nesting Picker NST kann sowohl an Neuanlagen als auch an Bestandsmaschinen installiert werden. Wichtig ist lediglich ein entsprechend langes Entnahmeband sodass das gesamte Nest ordentlich analysiert werden kann. Schnittstellen zu einigen namhaften Herstellern wurden bereits umgesetzt.

Highlights

  • Zuverlässige Maschine aus dem Standardportfolio von Barbaric
  • Vollautomatische Abstapelung der genesteten Teile
  • Visuelle Erkennung der Einzelteile im Nest
  • Positionskorrektur bei verschobenen Teilen
  • Sortierung der Teile
  • Schonender Teiletransport
  • Einsparung an wertvoller Arbeitszeit

Technische Daten

  • Tragkraft: 60 kg
  • Plattengrößen: min. 80 x 300 mm, max. 2800 x 1300 mm
  • Plattenstärke: 8 - 60 mm
  • Taktzeit bis 10 Teile/min.
  • Hubbewegung: elektrisch
  • Drehbewegung: elektrisch
  • Betriebsdruck: 6 bar
  • Spannung: 400 V, 50 Hz
  • Gesamtleistung: 5 kW
  • Luftverbrauch: 420 Nl/min.

Technische Änderungen und Irrtümer vorbehalten.
